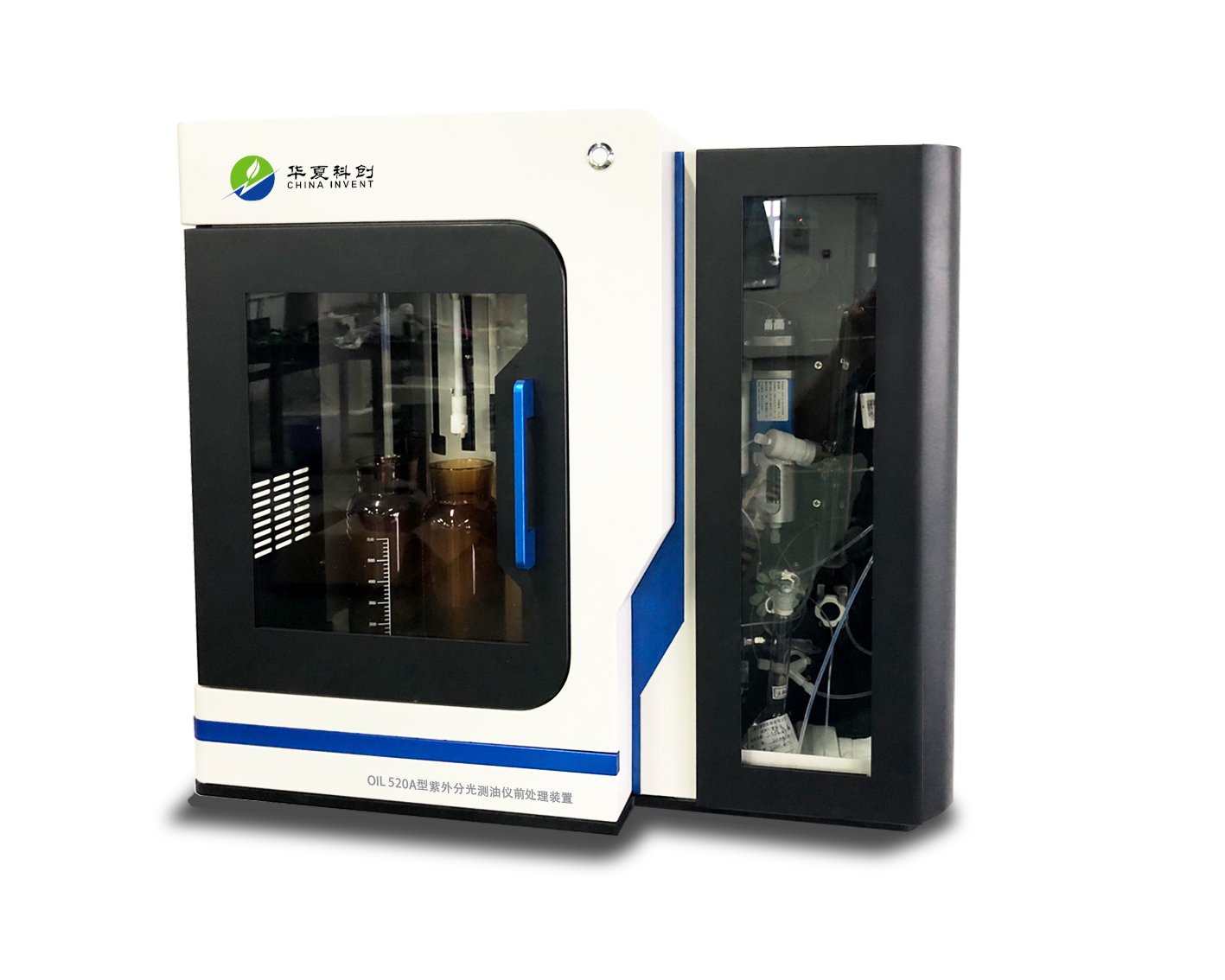

OIL520A型全自動紫外分光測油儀
1. 符合標準
中華人民共和國國家環境保護標準HJ970-2018 《水質石油類的測定紫外分光光度法》（試行）。
2. 技術原理
以HJ970-2018 《水質石油類的測定紫外分光光度法》（試行）為依據，將定量的正己烷注入水樣中，采用旋轉攪拌方式萃取水體中油類物質，萃取液經脫水和硅酸鎂吸附除去動植物油等極性物質后于225nm波長處測定吸光度，石油類含量與吸光度值符合朗伯—比爾定律。
3. 應用領域
用于地表水、地下水和海水中石油類的測定。
4. 系統組成
前處理單元
無限進樣旋轉裝置，同時存放10個待測樣品,支持中途添加水樣，設備自動讀取水樣體積，自動加入定量的萃取溶劑，采用旋轉攪拌萃取技術，完成水樣萃取及萃取液的分離，設備自動進行萃取液硅酸鎂吸附，吸附后的萃取液輸送至檢測單元進行檢測分析，分析結束后設備自動完成廢液排放及管路清洗等工作。
檢測單元
此單元自動檢測來自于前處理單元的試樣，并將檢測數據傳輸至工作平臺
數據分析單元
該單元由計算機與專用軟件組成，用于處理來自于檢測單元的數據，根據給定的實驗條件分析得到測試結果，并以屏幕顯示、報表打印輸出等形式輸出測試結果。
5. 功能特點
1) 自動化程度高：自動完成萃取劑注入、樣品萃取、萃取液分離、萃取液脫水與吸附、萃取液檢測以及系統清洗等工作，節省人力，節約時間；
2) 無限循環進樣：同時存放10個待測樣品的旋轉樣品盤，支持中途添加水樣
3) 多樣品同時處理：三根獨立的工作軸，可以實現一個樣品測試的同時下一個樣品進行攪拌萃取，將大大降低單個樣品檢測時間；
4) 萃取效率高：采用旋轉攪拌擾動式萃取技術，萃取效率大于98%；
5) 自動測量水樣體積：水樣體積自動探測裝置，能夠快速準確完成水樣體積測量，軟件直接讀取，無需重新人工計量與輸入；
6) 自動更換硅酸鎂：無需人工填充，每次使用時，硅酸鎂儲存器通過定量裝置，自動排出標準用量的硅酸鎂，通過氣流方式將硅酸鎂顆粒與萃取液充分震蕩混合，每次使用后自動排出使用過的硅酸鎂，并自動清洗，降低交叉污染的風險；
7) 硅酸鎂定量裝置：為避免硅酸鎂因結塊而影響排放量，特別設計了硅酸鎂定量裝置，該裝置可確保每次使用的硅酸鎂能達到標準用量；
8) 自動清洗、排廢：測試結束后設備采用吹氣自凈方式自動排出廢液并進行管路清洗，管路中無殘留，同時自動清洗使用過的攪拌棒，不影響下一樣品的測試；
9) 廢液自動分離：萃取液被抽取至分離管內進行分離后，將待測液傳送至檢測單元，剩余廢液經分離裝置將萃取劑與水完全分離后分別排至專用廢液桶中，避免工作人員接觸有毒有害氣體、液體；
10) 廢氣收集系統：獨立的排廢孔道，設備無需放置通風櫥內亦可將有害氣體完全排出室外，避免有毒氣體對實驗人員的危害
11) 設備易維護：采用專利分離與脫水技術去除萃取液中微量水分，無需頻繁更換無水硫酸鈉，維護成本低，使用更便捷，可維護性更好，
12) 完善的安全措施：為保證實驗人員操作儀器的安全性，單元開關門上安置了傳感器，當門未處于閉合的情況下，樣品臺將不會轉動，防止出現意外，并在軟件上提醒實驗人員；
13) 防潮裝置：采用專用的干燥劑，自動除去空氣中的水汽，防止因硅酸鎂結塊、管路中濕度過高等因素影響測試結果；
14) 全系統采用防腐：選用防腐疏油材料確保系統不被腐蝕，無殘留，無交叉污染；
15) 高性能光源系統：采用氘燈光源，波長準確度高，使用壽命長達5000小時以上；
16) 配有專用的分析軟件：集掃描、計算分析于一體，具有計算機軟件著作權證書；
17) 自動配置標準曲線：儀器根據需求自動稀釋標準溶液并檢測，自動生成標準曲線；
18) 自動稀釋：對于超量程試樣，儀器可自動稀釋，保證了測試結果的準確度
19) 試劑余量監測：實時監測試劑余量，試劑量不足，軟件自動提醒；
20) 配備專用采樣器：隨機配備專用采樣器、采樣瓶及采樣箱，采樣瓶材質符合標準要求且無需轉移水樣即可直接上機測試，避免水樣轉移帶來的樣品誤差；
6. 技術指標和有關參數
1）波長掃描范圍：190-1100nm
2）測試波長：225nm
3）波長準確度：±0.5nm
4）分辨率：0.001mg/L
5）測量范圍：0-50mg/L
6）萃取比：任意比例
7）方法檢出限：當樣品體積為500mL,萃取液體積為25mL，使用2cm石英比色皿時，檢出限為0.01mg/L；
8）儀器檢出限：DL<0.04mg/L（正己烷空白液測定11次的3倍SD）；
9）最低檢出濃度：0.002mg/L
10）準確度誤差：≤±2%
11）重復性：RSD≤2%
12）線性相關系數：r> 0.999
13）分析時間：單樣品測量最短時間為7min（含前處理時間），可連無限進樣測量樣品
14）取樣量：0~700ml進樣杯（水樣杯有刻度）
15) 主機尺寸：520mm(長)×390mm(寬) ×240mm(高)
16）主機重量：12Kg
17）萃取單元尺寸：680mm(長)×560mm（寬）×650mm（高）
18）萃取單元重量：25Kg
19）電源功率：(220±22)V、(50±1)Hz、50VA
20）溫度：-5-45℃
21）相對濕度：20%-95%
7. OIL520前處理單元原理圖
|
|
雙模式進樣
全自動進樣模式或手動進樣模式可快速切換。全自動進樣模式用于連接前處理單元，實現多樣品連續測試；手動進樣模式用于單機操作，單樣品機外萃取后測試。
|
|
|

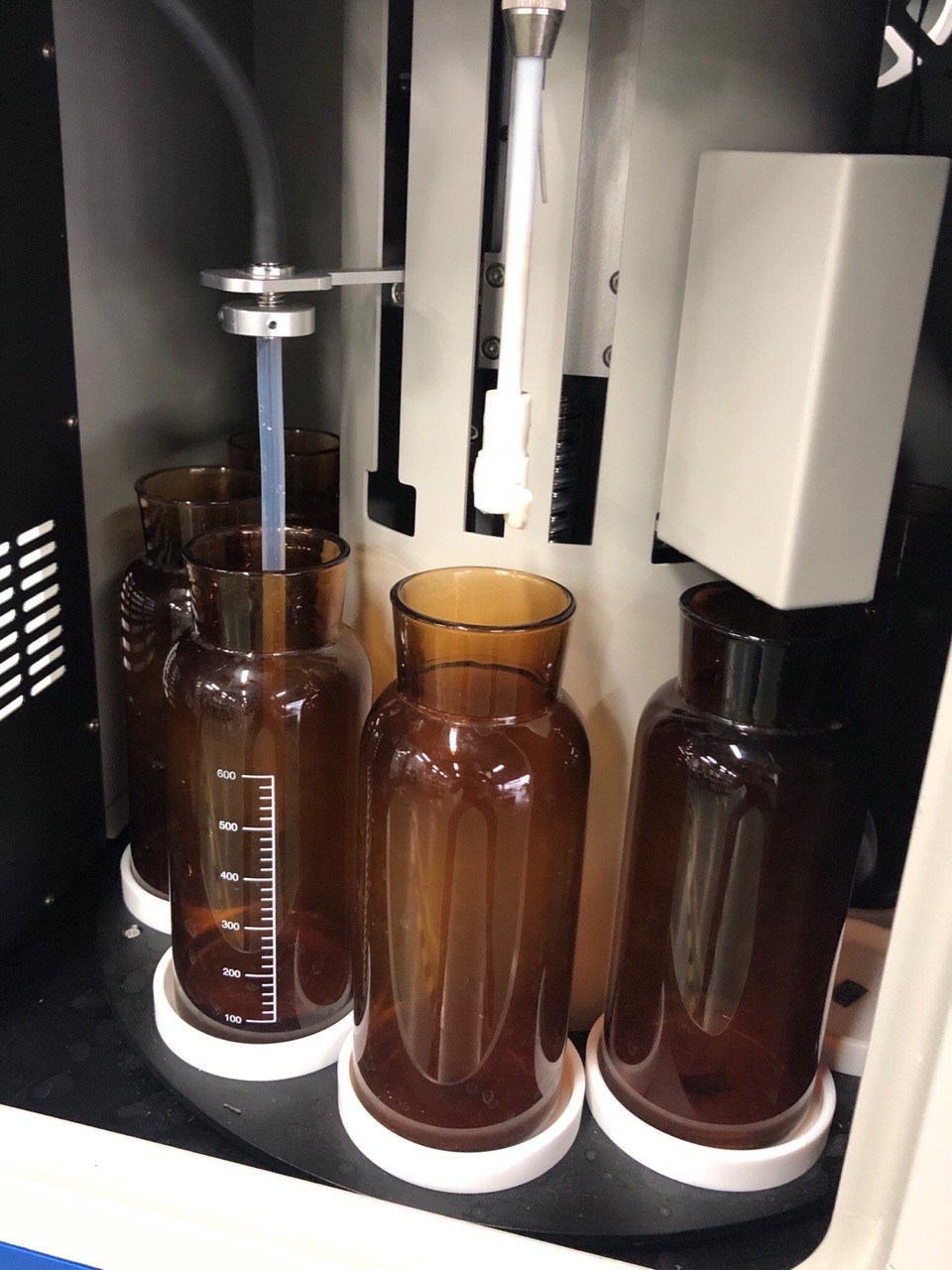

無限循環進樣
360°旋轉樣品盤可以無限進樣，支持中途添加水樣，可同時存放10個水樣杯
|
|
|
多樣品同時處理
三根獨立的工作軸，可以實現一個樣品測試的同時下一個樣品進行攪拌萃取，將大大降低單個樣品檢測時間；
水樣體積自動探測裝置，測量水樣體積快速又精準；
符合標準要求的棕色水樣瓶可直接用于采樣和上機檢測
|
|
|
分離裝置：采用油水自動分離及脫水技術，省去了手工方法中頻繁更換無水硫酸鈉以及人工去除結塊現象的步驟，操作更簡便，維護成本低，使用更方便！
|
|
|
硅酸鎂自動更換
每次使用時，儲存器通過定量裝置，自動排出標準用量的硅酸鎂吸附劑，通過氣流方式將硅酸鎂顆粒與萃取液充分震蕩混合，確保吸附效果！
每次使用后自動排出使用過的硅酸鎂，并自動清洗該設備，降低交叉污染的風險！
|
|
|
自動配標：可自動稀釋標準樣品并測試，自動建立標準曲線；
|
|
|
安全保證
為保證實驗人員操作儀器的安全性，在開關門上安置了傳感器，當門未處于閉合的情況下，樣品臺將不會轉動，防止出現意外，并在軟件上提醒實驗人員
|
|
|
防潮裝置
采用專用的干燥劑，自動除去空氣中的水汽，直觀顯示更換周期，避免水汽對測試結果帶來的影響
|
|
|
排廢管路
儀器自帶全密閉通風系統和廢氣收集系統，不需要放置通風櫥即可解決有害氣體對實驗人員的危害
|
我國部分各類環境質量標準和排放標準中石油類的濃度限值
|
標準名稱
|
標準號
|
濃度限值（單位：mg/L）
|
|
地表水環境質量標準
|
GB3838-2002
|
Ⅰ類
|
Ⅱ類
|
Ⅲ類
|
Ⅳ類
|
Ⅴ類
|
|
≤0.05
|
≤0.5
|
≤1.0
|
|
海水水質標準
|
GB3097-1997
|
Ⅰ類
|
Ⅱ類
|
Ⅲ類
|
Ⅳ類
|
|
≤0.05
|
≤0.30
|
≤0.50
|
|
生活飲用水衛生標準
|
GB5749-2006
|
0.3
|
|
漁業水質標準
|
GB11607-89
|
≤0.05
|
|
農田灌溉水質標準
|
GB5084-52
|
水作
|
旱作
|
蔬菜
|
|
≤0.50
|
≤10.0
|
≤1.0
|
|
食用農產品產地環境質量評價標準
|
HJ332-2006
|
水作
|
旱作
|
蔬菜
|
|
≤0.50
|
≤10.0
|
≤1.0
|
|
溫室蔬菜產地環境質量評價標準
|
HJ333-2006
|
≤1.0
|
|
|
|
|
|
|
|
|
|
|
|
|
|
